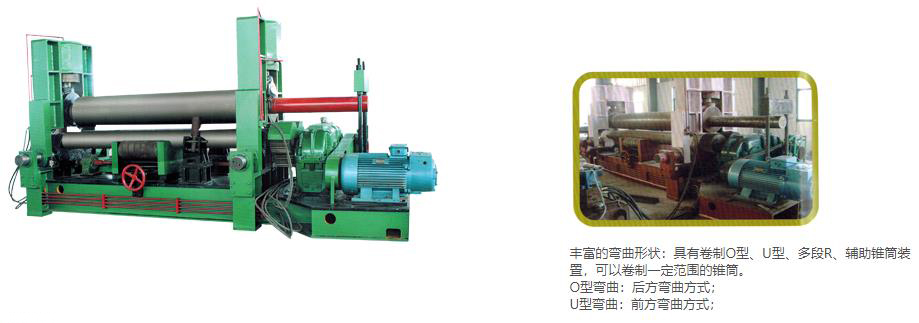

W11S上輥萬能式三輥卷板機

Send Email

　　性能特點：

　　上輥既可以垂直移動，也可以水平移動，同時具備預彎及卷圓雙重功能。

　　上輥呈鼓形狀，下輥增設托輥，通過調節托輥，可以卷制從薄板到厚板這一個廣泛范圍內的高精度產品實現NC控制。一人操縱，簡單可靠，效率大幅提高。

　　增設卷錐筒裝置，實現大錐度的零件卷制。

　　上輥垂直及水平位移采用數字顯示，位移量設定，醒目直觀。

　　W11S上輥萬能式三輥卷板機 主要技術參數

規格型號	最大卷板厚度	最大預彎厚度	最大卷板寬度	上輥壓力	滿載最小直徑	上輥直徑	下輥直徑	兩下輥中心距	電機功率（KW）
規格型號	最大卷板厚度	最大預彎厚度	最大卷板寬度	上輥壓力	滿載最小直徑	上輥直徑	下輥直徑	兩下輥中心距	輥旋轉	液壓系統	下輥移動
6×2000	6	4.5	2000	25	380	205	125	160	3	2.2	1.1
8×2000	8	6	2000	35	450	220	135	180	4	2.2	1.1
8×2500	8	6	2500	37	500	240	135	180	5.5	4	2.2
12×2000	12	9	2000	65	500	255	150	245	7.5	4	1.1
12×2500	12	9	2500	75	650	300	160	270	11	5.5	2.2
12×3000	12	9	3000	100	750	320	180	300	15	5.5	2.2
16×2000	16	12	2000	75	650	300	160	270	11	5.5	2.2
16×2500	16	12	2500	100	750	320	180	300	15	5.5	2.2
16×3200	16	12	3200	130	850	380	200	330	22	7.5	4
20×2000	20	16	2000	100	750	320	180	300	15	5.5	2.2
20×2500	20	16	2500	130	850	380	220	360	22	7.5	4
20×3000	20	16	3000	190	950	410	230	380	30	7.5	4
25×2000	25	20	2000	130	850	380	220	360	22	7.5	4
25×2500	25	20	2500	190	950	410	230	380	30	7.5	4
25×3200	25	20	3200	240	1100	460	260	420	37	11	4
30×2000	30	25	2000	190	950	410	230	380	30	7.5	4
30×2500	30	25	2500	270	1100	460	260	420	37	11	4
30×3200	30	25	3200	320	1400	510	260	460	45	15	4
30×4000	30	25	4000	450	1600	590	280	500	45	15	5.5
40×2000	40	32	2000	270	1200	480	260	420	37	11	4
40×2500	40	32	2500	320	1400	520	290	500	55	15	4
40×3200	40	32	3200	450	1600	560	290	500	55	15	5.5
40×4000	40	32	4000	550	2000	660	360	650	75	22	7.5
52×2500	52	40	2500	450	1800	610	320	580	55	15	5.5
52×3200	52	40	3200	610	2000	650	380	700	75	22	11
50×4000	50	40	4000	690	2000	780	420	800	90	22	11
50×5000	50	40	5000	800	2100	850	460	880	90	37	15
60×2500	60	50	2500	610	2000	650	380	700	75	30	15
60×3200	60	50	3200	690	2000	710	420	780	90	30	15
60×4000	60	50	4000	800	2100	840	480	920	110	37	15
60×5000	60	50	5000	1050	2500	940	520	1000	110	37	22
70×3200	70	60	3200	1050	2000	840	480	920	110	37	15
80×4000	80	70	4000	1350	2500	900	560	1080	132	45	22
100×4000	100	90	4000	1600	3000	960	600	1120	160	45	22

熱門產品

JS36閉式雙點高性能壓力機

JA31系列閉式單點壓力機

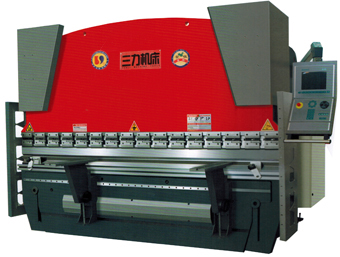

WF67K電液伺服數控折彎機
