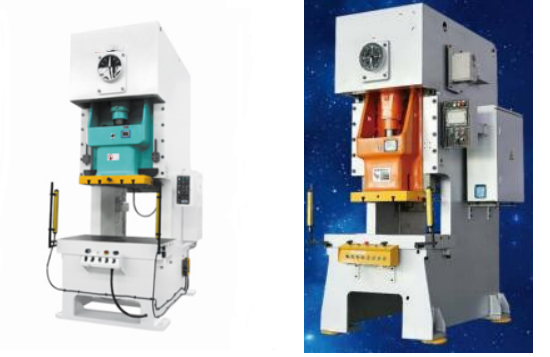

JH21系列開式固定臺高性能壓力機

Send Email

　　性能特點：

　　1.機身選用優質鋼板CNC切割，CO2焊接結構，整體剛性好，外形美觀；機身采用臺車式電爐退火或振動時效手段去除應力，變形小。

　　2.曲軸縱向放置，支點距離短，結構緊湊，布局合理。

　　3.傳動齒輪在齒輪箱中浸油運行，齒輪表面研磨處理，傳動運行噪音低，磨損小。

　　4.氣動摩擦離合器-制動器，機械連鎖，安全可靠、噪音低，摩擦片不易磨損；選用國產上海"鼎杰"品牌離合器或意大利"OMPI"品牌離合器；并根據用戶的特殊需要提供濕式離合器。

　　5.選用進口氣動外置式液壓過負荷泵，動作反應靈敏，穩定性好，維護方便。

　　6.滑塊導軌采用六面導向，導軌長，運行精度高。

　　7.潤滑系統選用進口電動油脂泵自動定點潤滑，并配備有遞進式分配器，供油時間和供油量由PLC系統控制，油路堵塞自動報警指示。

　　8.滑塊裝模高度調節，使用方便，同時配數字式模高指示器，顯示精度+0.1mm。（注：JH21-45型以下為手動、JH21-60型以上電動調節）。

　　9.電氣系統選用法國"施耐德"品牌、日本"和泉"可編程序控制器（PLC）控制，行程次數無級調速，具有急停、寸動、單次和連續操作方式；主要電器元件均為法國"施耐德"品牌，性能可靠。

　　JH21開式固定臺高性能壓力機主要技術參數:

技術參數			單位	JH21 -25	JH21 -45	JH21 -60	JH21 -80	JH21 -125	JH21 -160	JH21 -200	JH21 -250	JH21 -315	JH21 -400	JH21 -500
滑塊公稱壓力			KN	250	450	600	800	1250	1600	2000	2500	3150	4000	5000
能力發生位置			mm	3/2	3.2/2	4/2.5	4.5/2.5	5/3	6/3.5	7/3.5	7/4	7/4	8/4.5	8
滑塊行程			mm	80/50	120/60	140/80	160/90	180/100	200/120	250/130	250/150	250/150	280/180	280
行程次數	固定		s.p.m	100	80	70	60	65	45	45	40	40	35	25
	可變	L	s.p.m	60-100	50-80	40-70	35-60	35-65	25-45	25-45	25-40	25-40	20-35
		S	s.p.m	80-140	70-130	60-110	55-100	50-95	40-75	35-60	30-55	30-55	30-50
最大封閉高度			mm	205/265	270/300	300/330	320/355	350/390	400/440	450/510	500/550	500/550	530/580	550
封閉高度調節量			mm	50	60	70	80	90	110	110	120	120	120	120
滑塊中心距機身距離			mm	210	225	270	310	350	390	430	450	450	480	480
滑塊底面尺寸	左右		mm	360	410	480	540	620	700	880	950	950	1000	1000
	前后		mm	250	340	400	460	520	580	650	700	700	750	750
模柄孔尺寸	直徑		mm	40	50	50	50	70	70	70	70	70	70	70
	深度		mm	60	60	70	70	80	100	100	100	100	100	100
工作臺尺寸	左右		mm	700	810	870	950	1100	1170	1390	1500	1540	1700	1800
	前后		mm	400	440	520	600	680	760	840	880	880	940	940
	厚度		mm	80	110	130	140	155	165	180	190	190	200	250
地腳螺栓距離	左右		mm	690	754	840	920	1040	1140	1360	1460	1500	1550	1668
	前后		mm	1080	1190	1100	1235	1510	1600	2020	2150	2320	2500	2585
外形尺寸	左右		mm	830	1075	1200	1280	1220	1375	1690	1680	1720	1790	1770
	前后		mm	1390	1625	1685	1990	2125	2355	2580	2820	3060	3150	3150
	高度		mm	2120	2391	2560	2725	3055	3215	3810	3915	3975	4320	4325
氣囊	定出能力		KN		23	35	63	80	100	140	140	140	140	140
	行程		mm		60	70	80	90	100	140	140	100	100	100
	頂板高度		mm		300*220	350*200	410*220	460*340	540*420	560*420	560*420	560*420	560*420	560*420
電機功率（固/變）			KW	2.2/3	5.5/5.5	5.5/7.5	7.5/11	7.5/11	15/18.5	15/18.5	30/37	30-37	37-45	37
重量			kg	2600	3500	5500	7500	11000	15200	20500	28000	28000	33000	42000
使用空氣壓力			mpa	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5

　　注：本表參數如與機床數據不符，應以機床實際數據為準。本公司保留最終解釋權。

　　標準配置：

　　干式離合器，液壓過載保護裝置，電動黃油潤滑裝置，手動稀油潤滑裝置，滑塊及上模平衡裝置，電子式曲軸角度指示器電子凸輪控制器，電動滑塊調整裝置，可編程控制器，滑塊上部脫料裝置，空氣源快速接頭，雙聯電磁閥，可移動雙手操作臺防震墊，空氣吹料，變頻器，可移動電器控制箱。

　　選用配置：（用戶選用，應在合同中注明）

　　濕式離合制動器，氣壓式模墊裝置，光電式安全裝置，快速換模裝置，腳踏開關，自動送料輸出軸，預置計數器
