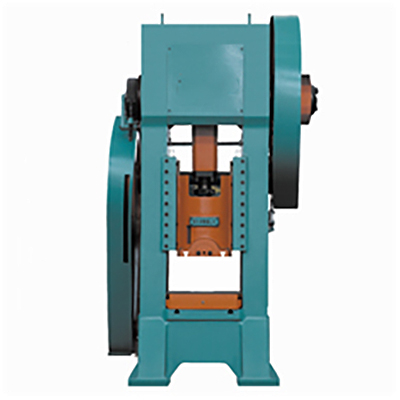

J31閉式單點壓力機
Send Email
性能特點：
1、機身為鑄件或鋼板結構，直線型設計，受力均勻，整機剛性好，外形美觀；采用低溫回火去應力。
2、曲軸橫放，傳動系統置于機身兩側，結構緊湊，布局合理，傳動平穩。
3、采用轉鍵式剛性離合器，性能可靠，動作靈敏。
4、采用四面導軌導向，運行精度高，有效延長模具使用壽命。
5、帶式制動器，滑塊內有壓塌式保險塊，確保壓力機安全；結構簡單，便于維修。
6、200T以上采用氣動雙平衡結構，平衡滑塊與上模重量，使壓力機運行平穩。
7、采用集中與分散相結合的潤滑系統，經濟可靠，保證各潤滑部位有充足的油量。
8、外撐式特大機座，提高機床安裝、運行的穩定性、安全性。
J31閉式單點壓力機主要技術參數：
技術參數 | 單位 | J31-100 | J21-125 | J21-1600 | J31-200 | J31-250 | J31-315 | |
滑塊公稱壓力 | KN | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
公稱力行程 | mm | 10 | 10 | 10 | 12 | 12 | 13 | |
滑塊行程 | mm | 165 | 165 | 180 | 210 | 230 | 250 | |
行程次數 | 次/min | 35 | 35 | 35 | 35 | 35 | 26 | |
最大封閉高度 | mm | 285 | 370 | 500 | 550 | 600 | 600 | |
裝模高度調節量 | mm | 100 | 100 | 100 | 120 | 125 | 125 | |
立柱間距離 | mm | 660 | 685 | 700 | 720 | 820 | 820 | |
工作臺尺寸 | 前后 | mm | 620 | 650 | 680 | 850 | 900 | 1000 |
左右 | mm | 620 | 650 | 660 | 700 | 720 | 800 | |
直徑 | mm | 250 | 250 | 250 | 320 | 300 | 300 | |
滑塊底平面尺寸 | 前后 | mm | 300 | 360 | 360 | 480 | 500 | 540 |
左右 | mm | 360 | 380 | 380 | 480 | 500 | 540 | |
模柄孔尺寸 | 直徑 | mm | 65 | 65 | 65 | 70 | 70 | 80 |
深度 | mm | 120 | 110 | 110 | 110 | 110 | 110 | |
外形尺寸 | 前后 | mm | 1780 | 1745 | 1635 | 1975 | 2100 | 2460 |
左右 | mm | 1670 | 1670 | 1880 | 2030 | 2440 | 2440 | |
高 | mm | 2780 | 2915 | 3130 | 3550 | 4000 | 4180 | |
墊板厚度 | mm | 90 | 90 | 110 | 140 | 140 | 150 | |
電機功率 | KW | 7.5 | 7.5 | 15 | 22 | 30 | 30 | |
重量 | kg | 5230 | 6000 | 8000 | 11000 | 12500 | 16500 | |
注：本表參數如與機床數據不符，應以機床實際數據為準。本公司保留最終解釋權。
